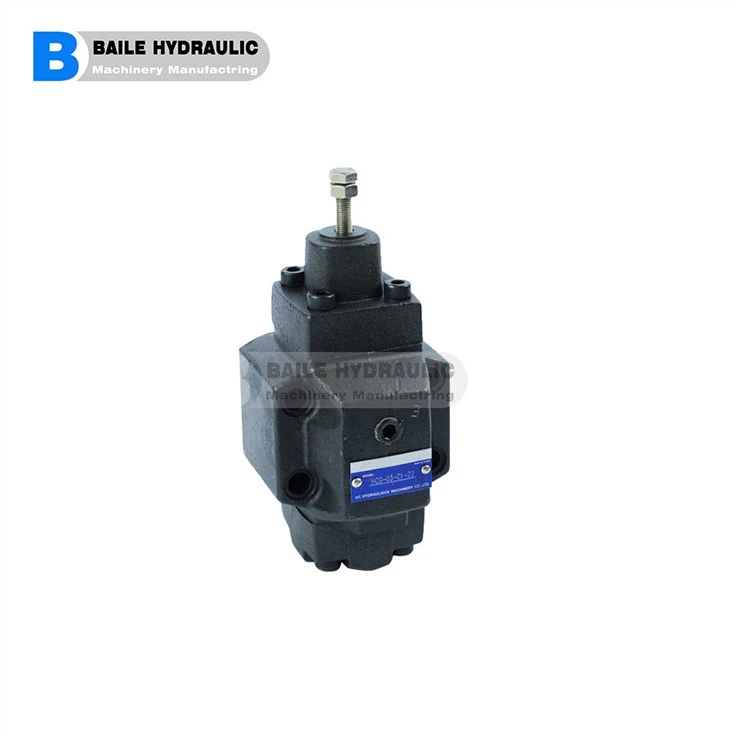

YUKEN BUCG-06 BUCG-10 Avlastningsventiler

Disse ventilene brukes til å drive pumpene med minimal belastning i akkumulatorkretser eller i høy-lav pumpekretser. I akkumulatorkretser, når systemtrykket når et utkoplingstrykk (justert maksimum), virker ventilen for å avlede pumpeleveransen til reservoaret ved lavt trykk, og dermed tømmes pumpen automatisk. Når akkumulatortrykket faller til kuttet i trykket (se karakteristisk diagram på side 269), leder ventilen pumpeleveringen til akkumulatoren og hydraulikksystemet. En integrert tilbakeslagsventil forhindrer reversert strømning gjennom ventilen fra akkumulatoren. I høy-lav pumpekretser virker ventilen for å losse pumpen med stort volum på samme måte som beskrevet ovenfor under belastningsdrift av småvolumspumpen. Et pilot-tømmesystem er typisk konfigurert med en ekstern pilot og et eksternt avløp, som indikert med høyre grafisk symbol. Tilpassede pilot-drensystemer med intern pilot er imidlertid også tilgjengelig. For den interne pilottypen er designstandardnummeret på slutten av modellnummeret unikt tildelt. Se tabellen nedenfor for den interne pilottypen. Vennligst kontakt oss for detaljer.
